Modul 1 Half Bridge Rectifier

Half Bridge Rectifier

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Prosedur Percobaan

3. Rangkaian Simulasi dan Prinsip Kerja

4. Kondisi

5. Video Demo

6. Download File

1. Foto Hardware [Kembali]

A. Hardware

        ALAT

        1. Multimeter

        2. Power Supply DC

        BAHAN

        1. Resistor

        2. Dioda

        3. Jumper



2. Prosedur Percobaan[Kembali]

B. Prosedur

1. Susun rangkaian sesuai gambar
2. Hubungkan dioda, kapasitor dan resistor
3. Gunakan AC power supply
4. Aktifkan power supply dan ukur nilai arus dan tegangan
5. Ulangi percobaan dengan nilai resistor dan kapasitor berbeda



3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]

1.Half Bridge Rectifier Resistor



2.Half Bridge Rectifier Kapasitor

Prinsip Kerja:

Sumber Arus AC Pada anoda mengalami  forward bias sehingga  Menghasilkan arus dan untuk Bagian Katoda akan Menghasilkan Reverse Bias Sehingga tidak akan Menghasilkan sebuah arus yang nanti nya Membuat bentuk Gelombang Tidak memiliki lembah.

Rangkaian Simulasi:

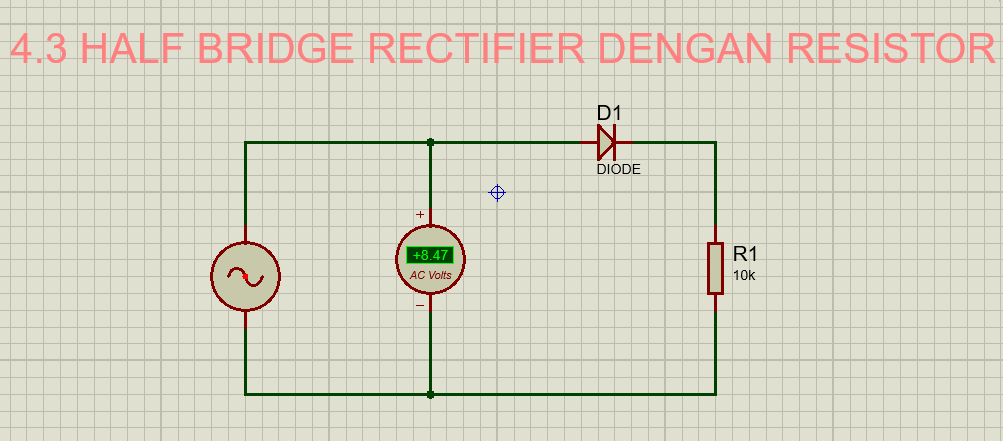

1.Half Bridge Rectifier Resistor



1.Half Bridge Rectifier Kapasitor











4. Kondisi[Kembali]

Dengan Mencari Perbedaan Bentuk Gelombang Antara Capasitor 1000uF Dengan 220 Ohm pada Half Bridge

5. Video Demo[Kembali]

6. Download File[Kembali]

File Half Bridge Resistor[klik disini]

File Haf Bridge Kapasitor[klik disini]

Datasheet Resistor [ klik disini ]

Datasheet Kapasitor [klik disini]

Datasheet Dioda [ klik disini ]

Tugas Pendahuluan [ klik disini ]

Laporan  Akhir  [klik disini]
